IGS-F Incremental Encoder IGS-F 增量式編碼器

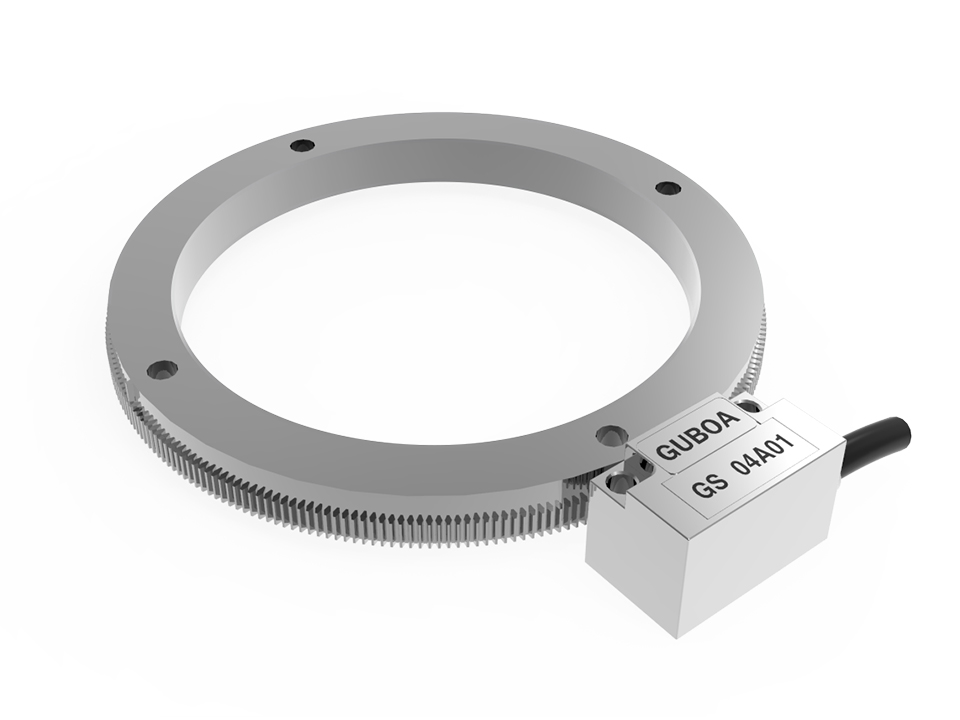

齿轮式磁性编码器

IGS-F 增量式编码器

以磁铁为基础,整合感磁组件,设计成磁感应式非接触感测头来感应齿轮上的齿数。 并以电路修正处理成 1Vpp 讯号

  • 非接触式的感应方式来检知旋转位置及速度,无须顾虑机械性的磨耗
  • 齿轮直接安装于旋转轴上,搭配感测头做讯号回馈,故没有机构背隙问题
  • 高响应输出,输出信号为弦波(1Vpp),可依控制器选择采用
  • 感应头体积小,适用于小安装空间
  • 采用高保护等级(IP 67)设计,可使用于恶劣环境
  • 在工业场合可避免一般光学式对环境污染的敏感性,增加系统长期稳定性
  • 有效提高加工精度,快速钻孔.快速换刀及连续性攻牙,皆能保持稳定的定位精度

应用范围

齿轮式磁性编码器适用于车床 . 铣床 . 高速主轴 . 马达..等, 可提升定位准确度及转速的正确回馈。


规格表

项目 弦波(A)
电压 5V / DC
感应齿轮模数 0.3 / 0.4 / 0.5
输出信号 1 Vpp
分割倍率 N/A
